Необычная книжная полка своими руками
aslan wrote in kak_eto_sdelano
После ремонта в квартире образовалась ниша, в которую решено было поставить книжную полку. Полку хотелось красивую и необычную, поиски по магазинам желанного результата не дали, зато где-то на просторах гугл-картинок был найден концепт. Сей концепт купить естественно было нельзя.

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост


Особо унывать я не стал, взял в руки рулетку и прикинул каких размеров нужна мне полка. После чего вооружился Автокадом и набросал такой вот чертеж.



Было решено найти производство, где делают распил ЛДСП. На это я потратил пару недель.

Все кому я присылал чертеж в нем ничего не понимали и просили заполнить Excel-форму заказа, которую высылали на мое мыло. В их форме заказа уже ничего не понимал я. Иные же просто сразу отказывались мотивируя тем, что они могут делать только раскрой под прямым углом.

Итогом поисков стало, что исполнителя я так и не смог найти, а по ночам мне стал снится мой преподаватель по инженерной графике, который перечеркивал мой чертеж и ставил двойку :(

Я переделал чертеж:



Вторая версия полки лишилась симметрии для осей вертикальных опор относительно середины конструкции. Так показалось мне более правильным, так как размеры от края полки до наклонной опоры не менялись на каждом следующем этаже. (да-да, я всегда умел сложно объяснять простые вещи :) )

И так как исполнитель для распиловки не был найден, было решено запилить конструкцию самому.
В качестве материала был выбран мебельный хвойный щит, который и был закуплен во всем известном магазине с зеленым треугольником на логотипе.

Также был закуплен необходимый инструмент. И все это хозяйство было транспортировано мной в выходные на дачу.



Мастерской у меня нет, поэтому работал я на улице. Критика насчет бэкграунда на фотографиях не принимается :)

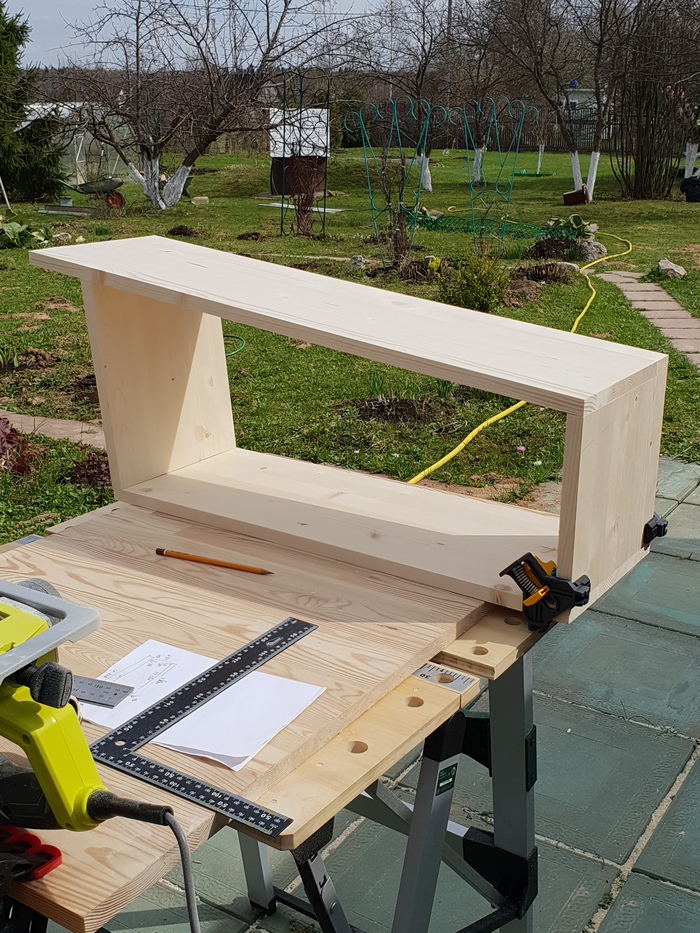

Первым делом я взял циркулярку и распустил мебельные щиты под размер ширины полки в 250мм. Далее нарезал "первый этаж":

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост

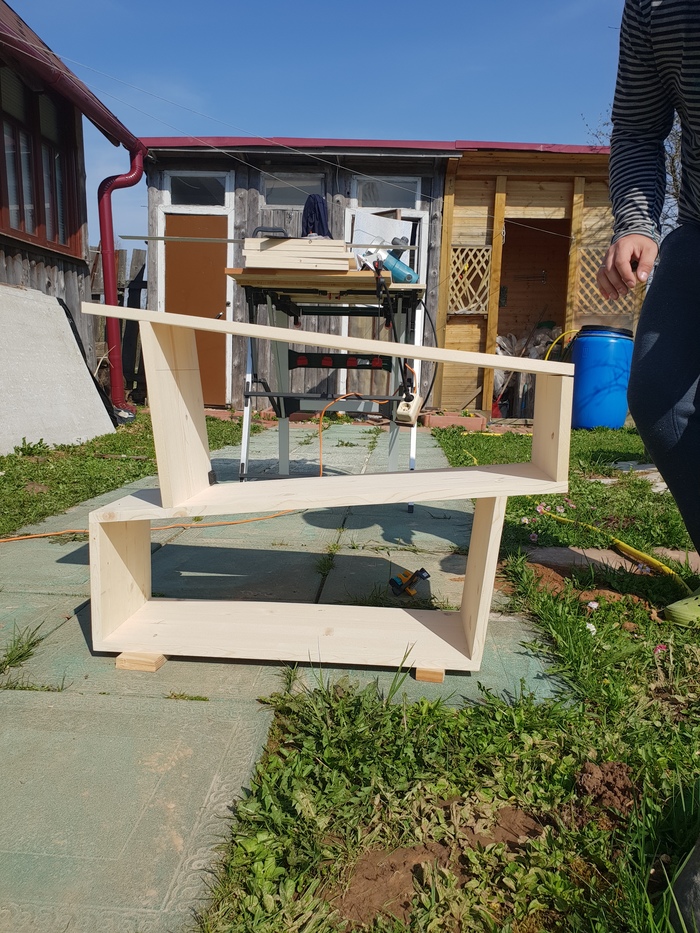

Самое сложное в этом деле было соблюдать углы, львиное время ушло на точную настройку угла циркулялки. Настраивал по цифровому транспортиру. Работа над "вторым этажом" прошла веселее:

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост

Остальные этажи (кроме последнего) - это повторение второго, поэтому я быстро сделал шаблоны для запила досок и напилил дрова в размер.

На фотографии можно заметить, что верхний угол "второго этажа" имеет щель. Возникла она не от ошибки угла, а от того, что хвойный мебельный щит был не весь ровный. Некоторые доски были "винтом", другие "веслом". У меня нет ни рейсмуса, ни фуганка, поэтому я пытался ровнять доски шлифмашинкой - получилось вполне ничего.

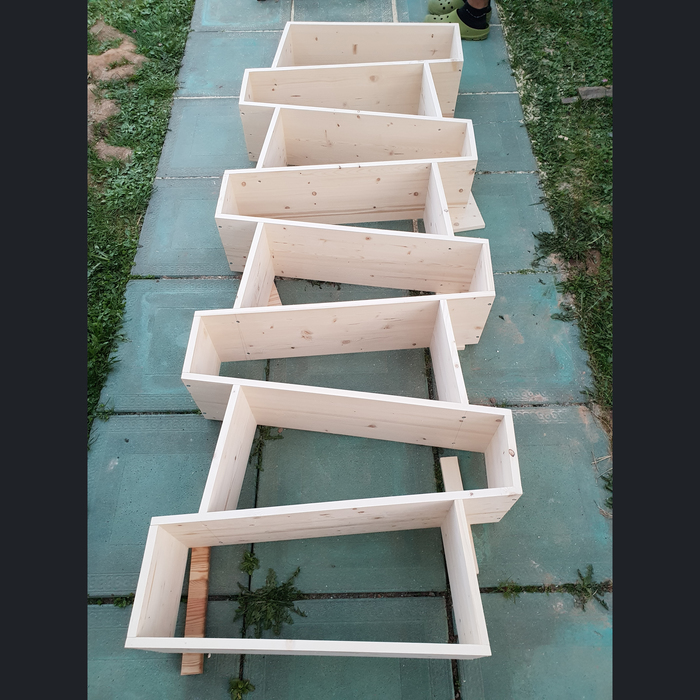

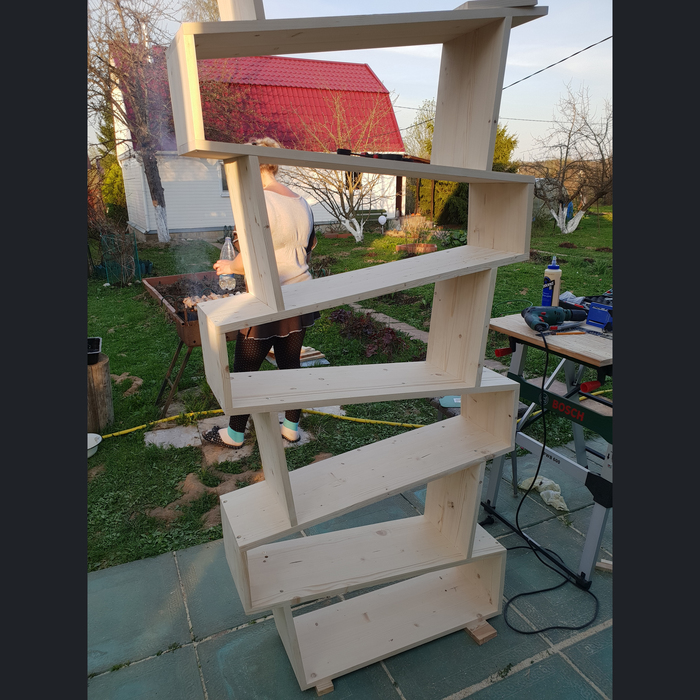

"Подогнав" доски, я начал собирать их на конфирматы

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост
Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост

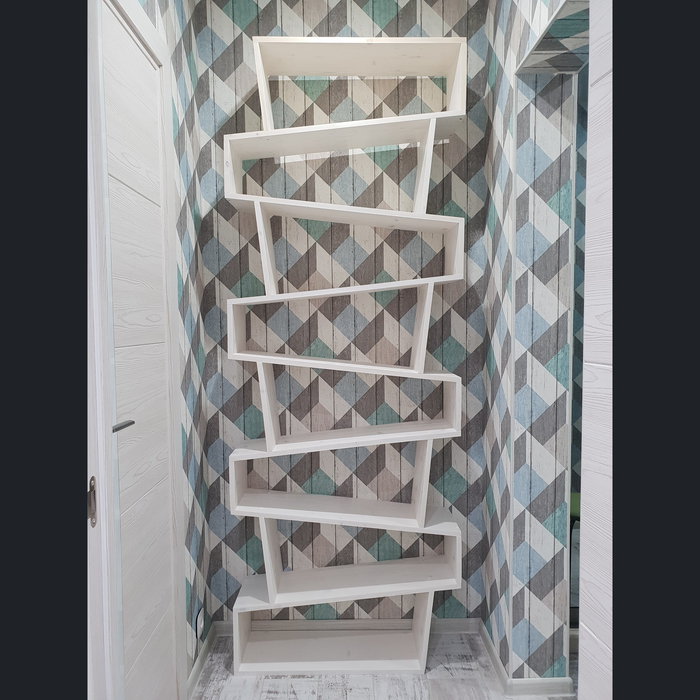

Далее я все разобрал и выкинул и отшлифовал, потом прокрасил белой морилкой в два слоя, и отвез в квартиру. В квартире уже собрал полку на месте, закрыл конфирматы белыми заглушками.

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост

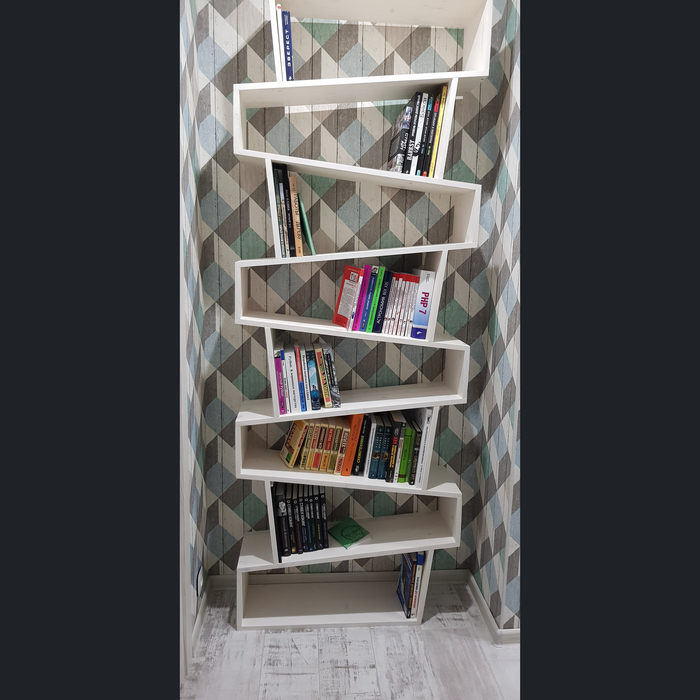

Ну и поставил книжки :)
Итого вот что получилось

Книжная полка Начинающий рукожоп, Рукожоп, Столярка, Скульптор от бога, От скуки не помрешь, Длиннопост
